东莞创威达传动科技有限公司

BRC自润导轨

BRC25U0

  • 产品品牌:台湾ABBA
  • 产品型号:BRC25U0
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:174 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:BRC25U0为自润系列导轨,组合高度为33mm,安装孔尺寸为35*35,高速型的直线导轨局部都是采用耐磨性能较强的高碳铬轴承钢,经过热处理和密度研磨后,其表面的硬度在达到70HRC以上时,能够有效的延长了ABBA直线导轨的寿命使用!

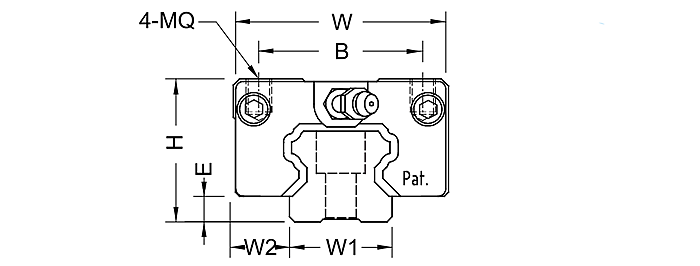

型号 组合尺寸(mm) 滑块尺寸(m,m) 导轨尺寸(mm)
H W W2 E L B×J MQ×1 Li 油孔 T1 N W1 H1 F d×D×h
BRC25U0 33 48 12.5 7 88 35×35 M6×8 57 M6×1 4.8 15.6 23 22 60 7×11×9.5

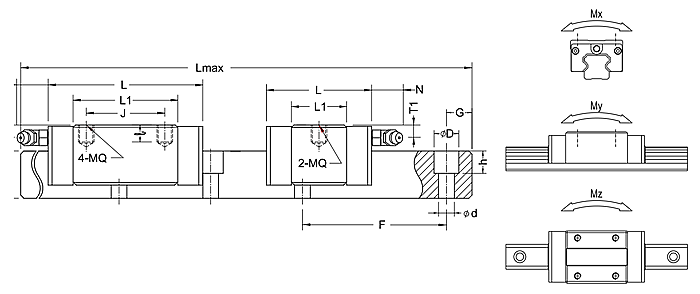

型号 基本负荷(kgf) 容许静力矩(kgf*m) 参考数据(mm) 重量
静额定负荷 动额定负荷 Mx My Mz Lmax G 滑块(kg) 导轨(kg/m)
BRC25U0 1950 3200 36.8 22.8 22.8 4000 20 0.38 3.6



台湾ABBA滑块BRC25U0的应用特征介绍

       1、基轴制滑轨
       ABBA滑块BRC25U0采用最先进之3面同磨研磨法,此研磨方法确保每一支滑轨皆有高精度的最佳品质,每一支滑轨都在 SP 等级以上,一米的误差在 2μ内,所以ABBA滑块能轻易的供应互换型及高精密级的滑轨。

       2、滑轨两面皆为基准面
       相较于2面同磨研磨法的滑轨只有一面基准面,ABBA滑块BRC25U0的两面都可同时当作基准面,组装起来更方便。

       3、滑轨统一
       相较于THK 的HSR 及 SR 系列有两种不同形状的滑轨,ABBA相对应的只有一种滑轨,当需准备库存时,可大大的减少成本,竞争力更形提高。

       4、上锁式及下锁下锁式滑块统一
       一般传统滑块有分上锁式及下锁式,ABBA滑块BRC25U0结合两者发展出上,下锁共用滑块,同样可大大减少库存的成本。

       5、不掉钢珠
       拥有绝佳之钢珠保持器设计,滑块脱离滑轨时绝不掉钢珠,不需假轴,组装及维修更为方便
