优势特点：BRH35AL为重载系列导轨，组合高度为48mm，安装孔尺寸为82*62，由于采用精密的加工技术，滑轨直线度高，滑轨中的安装螺孔误差少，安装方便，ABBA直线导轨具有互换性，可分别更换滑块或滑块甚至是直线导轨，即可使机台重新达到高精度。

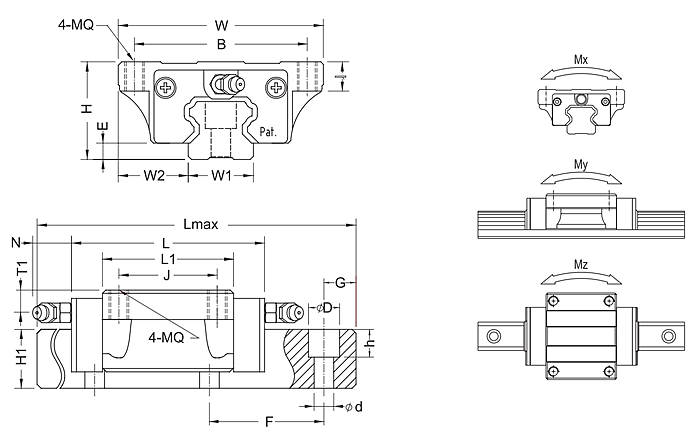

| 型号 | 组合尺寸(mm) | 滑块尺寸(mm) | 导轨尺寸(mm) | ||||||||||||
| H | W | W2 | E | L | B×J | MQ×1 | Li | 油孔 | T1 | N | W1 | H1 | F | d×D×h | |
| BRH35AL | 48 | 100 | 33 | 9.5 | 134.8 | 82×62 | M10×13 | 105.8 | M6×1 | 8 | 15.6 | 34 | 29 | 80 | 9×14×12 |
| 型号 | 基本负荷(kgf) | 容许静力矩(kgf*m) | 参考数据(mm) | 重量 | |||||||
| 静额定负荷 | 动额定负荷 | Mx | My | Mz | Lmax | G | 滑块(kg) | 导轨(kg/m) | |||
| BRH35AL | 4800 | 8300 | 141.1 | 109.8 | 109.8 | 4000 | 20 | 2 | 7.2 | ||
台湾ABBA滑块BRH35AL的应用特征介绍
1、基轴制滑轨
ABBA滑块BRH35AL采用最先进之3面同磨研磨法，此研磨方法确保每一支滑轨皆有高精度的最佳品质，每一支滑轨都在 SP 等级以上，一米的误差在 2μ内，所以ABBA滑块BRH35AL能轻易的供应互换型及高精密级的滑轨。
2、滑轨两面皆为基准面
相较于2面同磨研磨法的滑轨只有一面基准面，ABBA滑轨的两面都可同时当作基准面，组装起来更方便。
相较于2面同磨研磨法的滑轨只有一面基准面，ABBA滑块BRH35AL的两面都可同时当作基准面，组装起来更方便。
3、滑轨统一
相较于THK 的HSR 及 SR 系列有两种不同形状的滑轨，ABBA相对应的只有一种滑轨，当 需准备库存时，可大大的减少成本，竞争力更形提高。
4、上锁式及下锁下锁式滑块统一
一般传统滑块有分上锁式及下锁式，ABBA滑块BRH35AL结合两者发展出上，下锁共用滑块，同样可大大减少库存的成本。
5、不掉钢珠
拥有绝佳之钢珠保持器设计，滑块脱离滑轨时绝不掉钢珠，不需假轴，组装及维修更为方便。
