丝杆支撑座

台湾ABBA高精密丝杠轴承座FK系列FK25

  • 产品品牌:台湾ABBA
  • 产品型号:FK25
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:637 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:台湾ABBA高精密丝杠轴承座FK系列FK25作为滚珠螺杆专用的轴承座,配合滚珠丝杆广泛适用于电子,激光,雕刻,切割等自动化机械设备上。具有高精度,低噪音,抗腐蚀,耐生锈,高速度等特点。高碳刚材料,使螺杆支撑座很好的配合丝杆做传动运动。

ABBA丝杆支撑座FK系列FK25的安装提示:


1. 安置前确认丝杆安置基座的加工精度。 确认丝杆支撑座的尺寸精度,定位精度以及螺母的安置面和丝杆间的相对定位精度,丝杆的直线精度,运行顺畅度等。

2. 可利用牢固端轴承座所带的轴向紧缩螺母试装丝杆的轴端三角螺纹,以确保螺纹可用。

3. 确认安置导向部件的直线度和定位精度

4. 安置牢固端轴承座到丝杆牢固端时,套上滚珠丝杆专用的螺母座, 安置支撑座端轴承座到丝杆支撑座时,锁紧牢固端轴向锁紧螺母,并装上游动端卡簧。

5. 锁紧滚珠丝杆专用螺母座到滚珠螺母,以检查螺母毗连面和丝杆安置轴心的平行度。要是不均衡,则记载数据并设置装备部署好螺母和工作台之间的链接块。

6. 将工作滑台和链接块临时和滚珠丝杆专用螺母座链接,工作滑台临时和导向部件链接,并将轴承座的牢固端临时和基座链接,往支撑端移动滑台到丝杆中,临时链接支撑段到基座,重复移动滑台,调解两头轴承座螺丝的中央点使滑台的移动顺畅。 7. 将牢固端轴承临时牢固在基座上, 松开支撑端轴承的时候, 向支撑端移动滑台,临时牢固支撑端轴承座; 松开牢固端轴承座的时候, 向牢固端移动滑台, 将牢固端支撑座临时牢固在基座上;松开支撑端轴承座的时候,向支撑端移动滑台,临时牢固支撑端轴承。

7. 丝杆支撑座锁紧牢固端锁紧螺母的径向螺钉,须要的环境下添加螺丝以包管松胶牢固。

建议轴端尺寸:

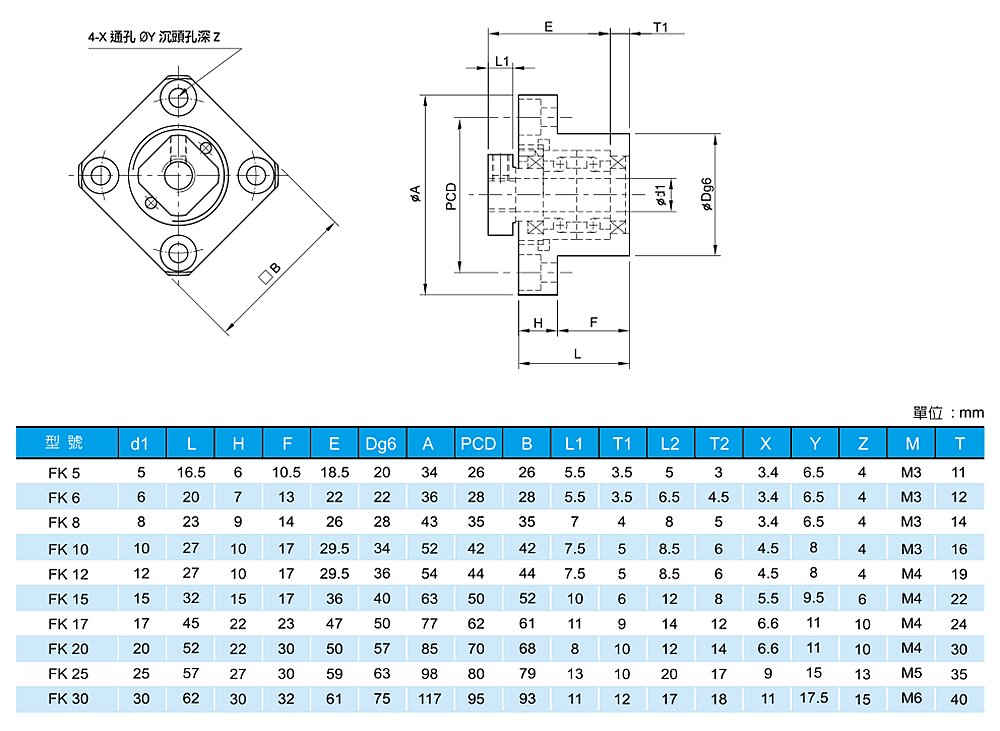

尺寸表:



台湾ABBA高精密丝杠轴承座FK系列FK25作为滚珠螺杆专用的轴承座,配合滚珠丝杆广泛适用于电子,激光,雕刻,切割等自动化机械设备上。具有高精度,低噪音,抗腐蚀,耐生锈,高速度等特点。高碳刚材料,使螺杆支撑座很好的配合丝杆做传动运动。
