丝杆支撑座

台湾ABBA高精密滚珠丝杆支撑座EK系列EK12

  • 产品品牌:台湾ABBA
  • 产品型号:EK12
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:116 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:台湾ABBA高精密滚珠丝杆支撑座EK系列EK12装有两个轴承,使用了锁紧螺母固定的支撑座,这样使得丝杆不会前后窜动,而支撑侧只安装一个轴承,用过卡环进行固定,在一定的范畴内窜动以保证需求。因此,丝杆支撑座不管是固定侧还是支撑座,在两者的轴承座里都安装了轴承,或者都不安装。

丝杆支撑座型号集合:

  一.丝杆支撑座BK:分固定端和端方型
  1)固定端:BK10、BK12、BK15、BK17、BK20、BK25、BK30、BK35、BK40
  2)端方型:BF10、BF12、BF15、BF17、BF20、BF25、BF30、BF35、BF40

  二.丝杆支撑座EK:同样也有固定端和支撑端
  1)固定端:EK6、EK8、EK10、EK12、EK20、EK25
  2)支撑端:EF06、EF08、EF10、EF12、EF15、EF20

  三.丝杆支撑座FK:适用于丝杆两侧,同样也有固定端和支撑端
  1)固定端:FK6、FK8、FK10、FK12、FK15、FK20、FK25、FK30
  2)支撑端:FF6、FF8、FF10、FF12、FF15、FF20、FF25、FF30

  四.丝杆支撑座AK:适用于丝杆两侧,其中分方形固定侧和方形支撑侧
  1)方形固定侧有:AK10、AK12、AK15、AK20、AK25
  2)方形支撑侧有:AF10、AF12、AF20、AF25

  五.重负荷丝杆支撑座WBK:规格和NSK相同,作为滚珠丝杆两侧专用的重负荷型支撑座
  WBK6、WBK8、WBK10、WBK12、WBK15、WBK20、WBK25、WBK30、WBK25DF、WBK30DF、 WBK25DF、WBK40DF

  六.螺母支撑座MGD:丝杆使用的标准螺母支撑座
  MGD16、MGD20、MGD25、MGD32S、MGS32、MGD40

  七.锁固螺母RN:标准的支撑座,规格同thk,是丝杆两侧专用支撑座。

建议轴端尺寸:

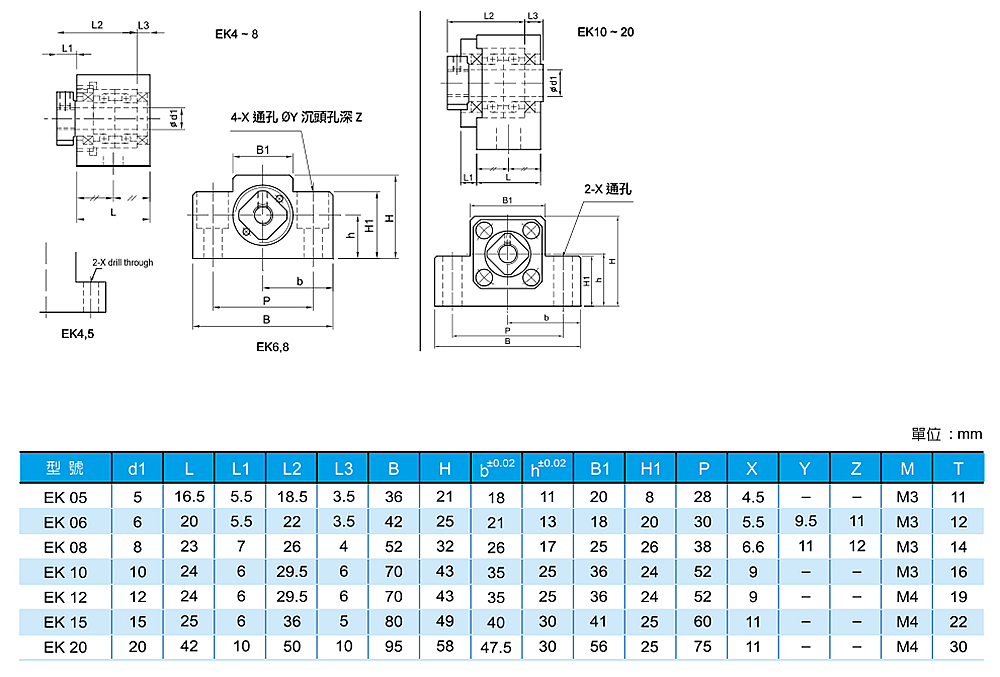

尺寸表:



台湾ABBA高精密滚珠丝杆支撑座EK系列EK12装有两个轴承,使用了锁紧螺母固定的支撑座,这样使得丝杆不会前后窜动,而支撑侧只安装一个轴承,用过卡环进行固定,在一定的范畴内窜动以保证需求。因此,丝杆支撑座不管是固定侧还是支撑座,在两者的轴承座里都安装了轴承,或者都不安装。
